[Sonstige] Steckersysteme

[Juky]

Hallo zusammen,

gibt es irgendwo eine ßbersicht der verschiedenen Stecksysteme, die üblicherweise bei den Flightboards verwendet werden?

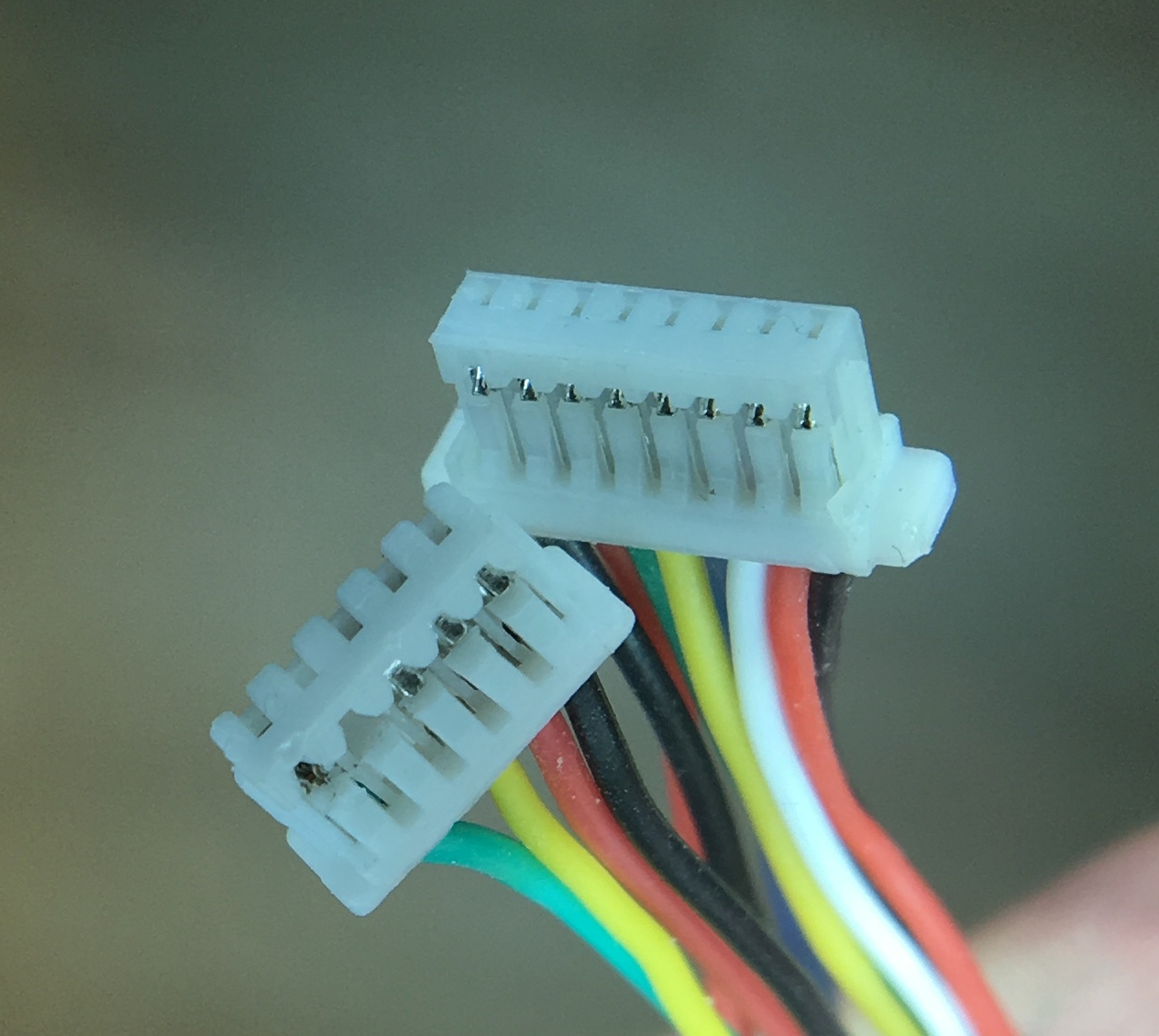

Insbesondere suche ich die Bezeichnungen für die beiden Stecker bzw. Buchsen lt. Bild, haben die Kabel wohl die gleiche Crimpung?

Und gibt es Kabel. die beidseitig schon passend gecrimpt sind? Müßte bspw. die abgebildeten Buchsen verbinden und möchte nicht
Kabel zerschneiden und verlöten.

Danke Euch!

Gruß
Juky

[450rex]

AW: Steckersysteme

Hallo Juky,
da fehlt das Foto.

[Juky]

AW: Steckersysteme

Oh, stimmt

[uboot]

AW: Steckersysteme

Df13?

[s.nase]

AW: Steckersysteme

Runde oder flache SteckerKontakte, Rastermaß?

[Stefan.D.]

AW: Steckersysteme

Hallo Juky,
zum Thema micro Stecker kann ich dir diesen thread bei den Kollgen empfehlen
connector confusion - the real story - RC Groups

[Juky]

AW: Steckersysteme

Runde oder flache SteckerKontakte, Rastermaß?

Runde Kontakte, sehen aus wie solche bei Servosteckern.

Hatte Kabel/Stecker des 5-Poligen bei Banggood gesehen,hier.
Dort steht XH, ist aber meiner Meinung nach ist es ein Molex PicoBlade, Raster ist 1,25mm.

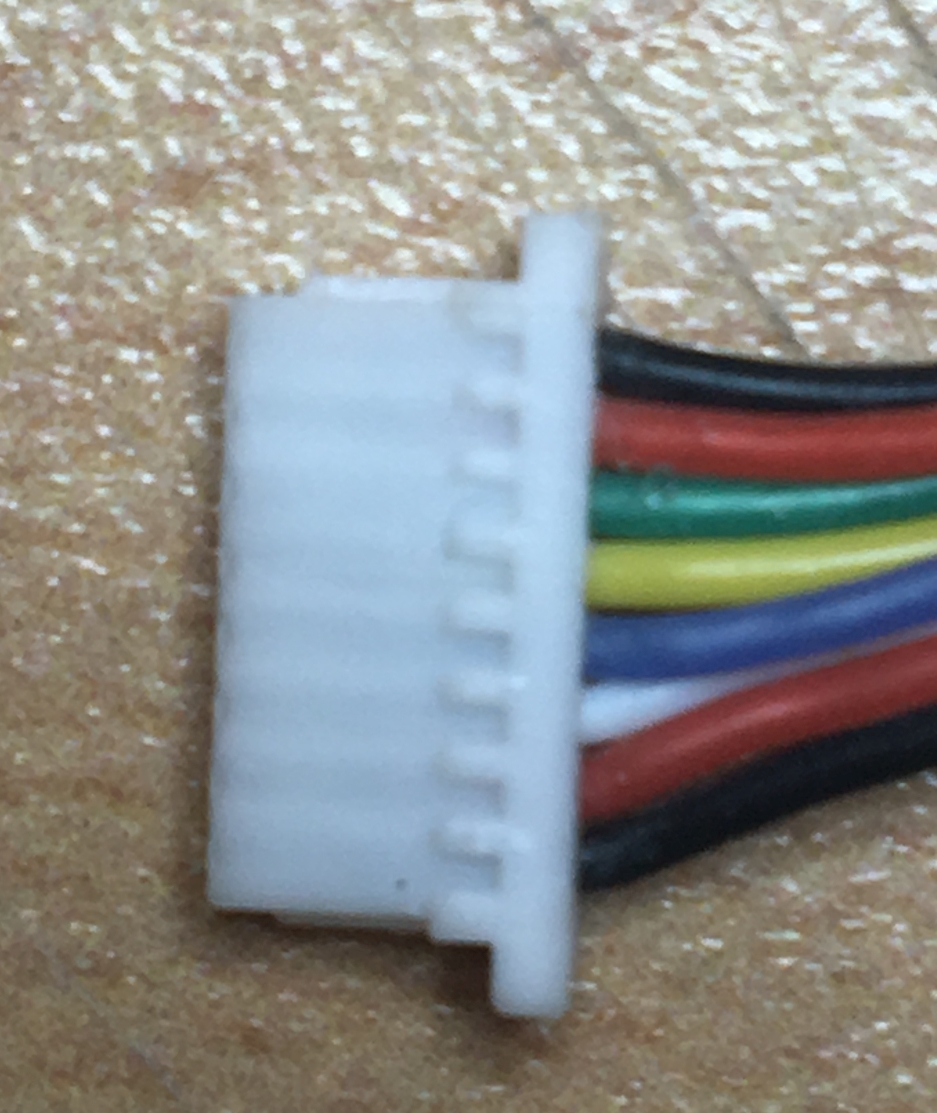

Der 8-Polige paßt in die IO Anschlüße eines SPRacing F3 Boards- den Stegen auf der
Rückseite nach müßte das ein SH sein, Raster ist 1 mm?

[don_king]

AW: Steckersysteme

Hier gibt es auch ein ßbersicht zu den gebräuchlichsten Steckern im FPV Bereich:
Datenbank: Komponenten und ihre Stecker
