Bell UH 1 D - Abmessungen Cockpit und Mittelkonsole und Overheadprojektor Display

[Giebel]

Hallo,

im möchte meine Bell (Maßstab 1:7) mit einem schönen Cockpit ausstatten. Entsprechende ßbersichtszeichnungen habe ich aus dem Buch über die Huey von Robert Busse (Motorbuchverlag) gefunden, leider sind bei Bemaßungen dabei.

Vor dem gleichen Problem standen sicher schon einige, im Netz finde ich nicht weiteres, daher meine Frage, ob jemand die groben Maße hat, damit ich in Fusion entsprechend nachzeichnen kann.

Vielen Dank

Marcus

[arnair]

AW: Bell UH 1 D - Abmessungen Cockpit und Mittelkonsole und Overheadprojektor Display

Hallo Marcus,
hier mal die Masse für die Bell-212 im Maßstab 1:6....

[TheFox]

AW: Bell UH 1 D - Abmessungen Cockpit und Mittelkonsole und Overheadprojektor Display

Wenn ich sowas mache, suche ich mir eine CAD Zeichnung auf GrabCad, Turbisquid, oder anderen Plattformen. Die scaliere ich nach den Maßen von meinem Rumpf, und dann kann's losgehen.
Rümpfe in 1:7 können in Breite oder Höhe im Bereich des Cockpits schon Mal 10mm und mehr voneinander abweichen, je nach Hersteller. Es muss also am Rumpf selbst gemessen werden.

[Giebel]

AW: Bell UH 1 D - Abmessungen Cockpit und Mittelkonsole und Overheadprojektor Display

Danke an Werner.

Allerdings unterscheidet sich das Panel von der Bell, dieses ist asymmetrisch. Auf den o.g. Plattformen habe ich nichts gefunden.

Die bei mir vorhandenenFotos zeigen lassen nur eine ungefähre Lageerkennung der Maße zu.

[seitwaerts]

AW: Bell UH 1 D - Abmessungen Cockpit und Mittelkonsole und Overheadprojektor Display

Moin Marcus
Wende dich doch mal an den Jürgen Behrens von microhelis.de, er hat das Cockpit als CAD-Datei vorliegen.
Das Cockpit hier ist in 1:12,6 für die Huey von MasterArt, geht aber auch in 1:1

[TheFox]

AW: Bell UH 1 D - Abmessungen Cockpit und Mittelkonsole und Overheadprojektor Display

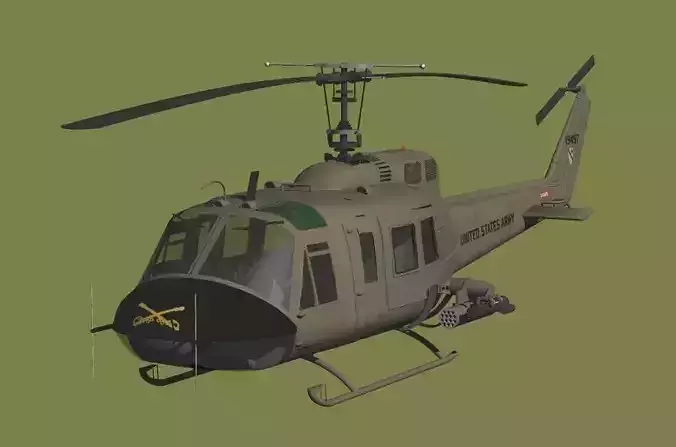

Ich hab mal kurz geschaut...hier ist eines drin.
Der Link:

https://www.cgtrader.com/3d-models/aircraft/helicopter/bell-hu-1d-huey-vietnam-1st-cavalry-division
