Tankstation

[hubschraubehr]

https://youtu.be/avhseDr-6mo

Hier möchte ich mal für diejenigen, die Spaß am selberbauen haben, mein neustes Projekt vorstellen.

Eine RC-Tankstation zum einen aber dann vielleicht noch eine mit automatischer Abschaltung und Messeinrichtung sind eher selten anzutreffen. Ob man das braucht ist jedem selber freigestellt?

Weil ich aber bei manchen Helis z.B. Scale-Helis nicht unbedingt sehen kann wieviel ich den jetzt überhaupt rein getankt habe, ist die Idee entstanden sowas selber zu entwickeln und zu bauen.

Ich hatte vor kurzem nur mal ein Video ins Netz gestellt und musste mich doch sehr wundern wir groß die Resonanz darauf war.
Aus diesem Grund möchte ich hier im Folgenden eine kleine Bauanleitung zur Verfügung stellen. Das fertige Programm kann ich für die wirklich interessierten auch gerne weitergeben.

[JMalberg]

AW: Tankstation

Die Knöppe sind für Wurschtfinger noch etwas klein

An der Programmierung gefällt mir das er auch nach Erreichen der Sollmenge weiter misst und die wirkliche Menge anzeigt.
Wie genau ist der Durchflussmesser?

[hubschraubehr]

AW: Tankstation

Die Knöppe sind für Wurschtfinger noch etwas klein

An der Programmierung gefällt mir das er auch nach Erreichen der Sollmenge weiter misst und die wirkliche Menge anzeigt.
Wie genau ist der Durchflussmesser?

Ich beziehe mich gerne auf die Herstellerangaben:
Widerholgenauigkeit +- 0,5 % (bei gleichen Betriebsbedingungen)

[DJBlue]

AW: Tankstation

Und wo ist die Kasse zum zahlen?

[hubschraubehr]

AW: Tankstation

[ATTACH]314004[/ATTACH][ATTACH]314005[/ATTACH][ATTACH]314006[/ATTACH]

[hubschraubehr]

AW: Tankstation

Und wo ist die Kasse zum zahlen?

Es ist ja noch ein Prototyp. Von daher bin ich für Verbesserungen, Innovationen und Erweiterungen völlig offen.

Werde bei dem nächsten 3D-Druck einen Schlitz in der Größe von eine 2€ Münze berücksichtigen

[Heli87]

AW: Tankstation

Cooles Projekt

JetCat hat was ähnliches im Portfolio aber für eine utopische Summe.

[WFEGb]

AW: Tankstation

Hallo,

hat Jetcat die von Vspeak übernommen? Beide erscheinen mir sehr ähnlich, leider auch im Preis.

Autofill

Ich hab's bisher auf primitive Art gemacht: Betankung über ein Festo-Ventil, den Belüftungsschlauch des Tanks mit einem offenen Festoanschluss höher als die Tankoberseite und dort dann einen ßberlaufschlauch in den Tankkanister zurück. Tanken bis der Rücklauf beginnt, dann die Pumpe kurz rückwärts laufen lassen. Schläuche ab und fertig... (Nachteil: Der Tank braucht drei Anschlüsse.)

Beste Grüße,
Werner

[hubschraubehr]

AW: Tankstation

Hier noch eine Liste der erforderlichen Komponenten:

Die folgenden Links sind keine Kaufempfehlung sonder dienen nur zu informativen Zwecken. Es gibt also zahlreiche Online Shops die das gleiche anbieten

2.4" Nextion TFT HMI Display:

2.4 Nextion TFT HMI Display NX3224T024 [IM150416002] - 32.40EUR : komputer.de, Arduino Open Source Hardware

Arduino Nano:

https://www.roboter-bausatz.de/p/nano-mega328p-v3.0-usb-ch340g-board?number=RBS10270

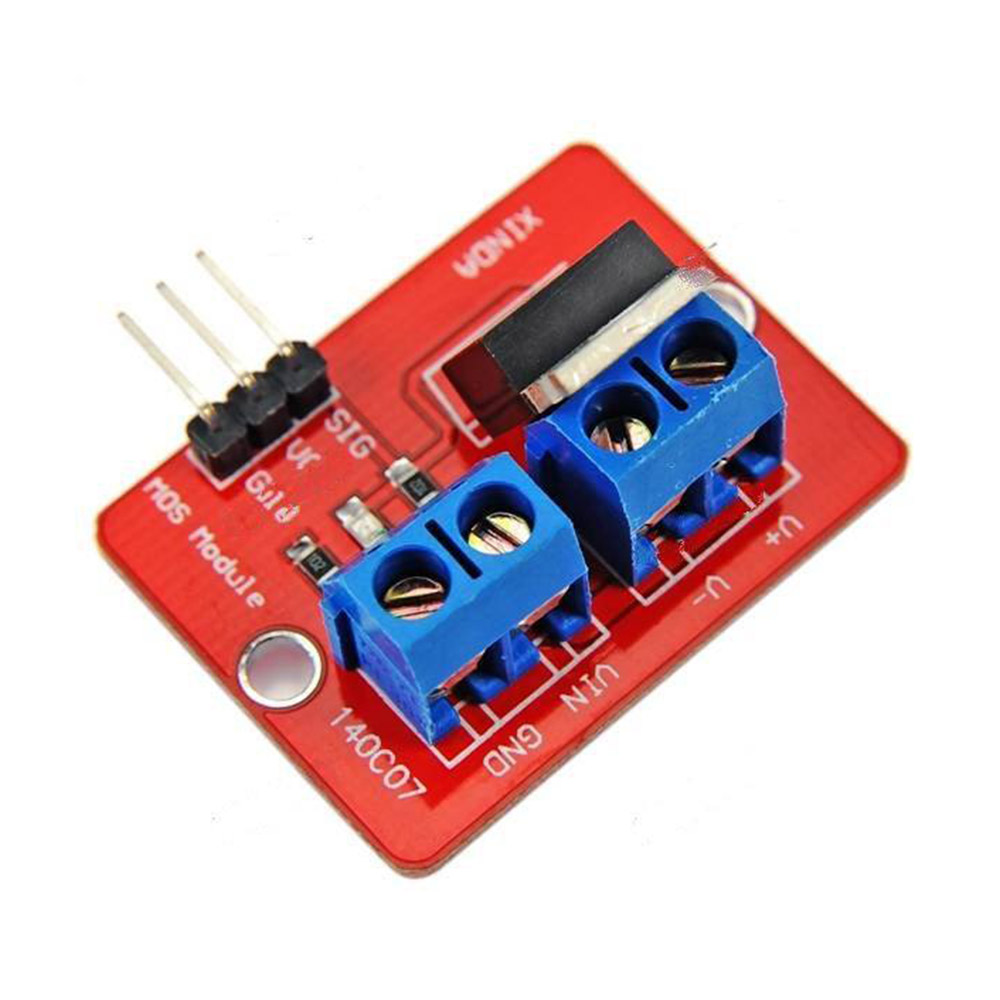

MOSFET IRF520 Treibermodul

https://www.roboter-bausatz.de/p/mosfet-irf520-treibermodul

Durchflussmesser:

https://www.voelkner.de/products/22912/B.I.O-TECH-e.K.-Durchfluss-Sensor-FCH-M-POM-LC-AD-6MM-FLOWMETER-Betriebsspannung-Bereich-5-24-V-DC-Messbereich-0.05-.html?offer=85163dd1a056f09f6a666ed171a0db0e

[hubschraubehr]

AW: Tankstation

Die Funktionalität der Tankstation habe ich mittlerweile mit einem einfachen Schlauch-Sensor erweitert.
Hier im Video ein Testlauf:

RC Fuel Station: new advanced functionality - YouTube

[hubschraubehr]

AW: Tankstation

Die Funktionalität der Tankstation habe ich mittlerweile mit einem einfachen Schlauch-Sensor erweitert.
Hier im Video ein Testlauf:

https://youtu.be/016RxL9JUMg
