[FPV] Kiss OSD - mit Voltage, Spannungsalarm und anderes

[samu]

Hallo

Da das Kiss-OSD leider nicht viel kann, hab ich mal den Code um ein paar Funktionen erweitert:

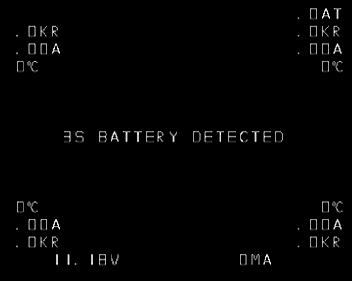

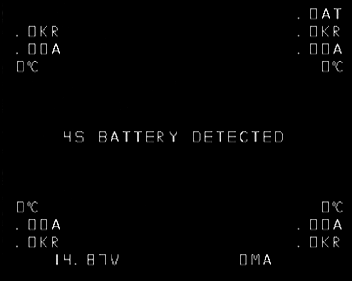

• automatische Zellenerkennung (zurzeit nur mit 3s und 4s - bei Bedarf kann ich noch mehr hinzufügen)
• Voltage Alarm (blinkende Spannungsanzeige)
• Kapazitäts-Alarm (blinkende Kapazitätsanzeige)
• die erkannte Zehlenanzahl wird vor dem ersten Armen angezeigt
• in der ZIP befindet sich auch eine größere Schrift (war zu klein für meine Predator V2)
• unnötiger Text im OSD wurde entfernt
• die letzte Zeile kann weiter in die Mitte gerückt werden um die Lesbarkeit zu erhöhen

Das Flashen des OSDs funktioniert genauso wie bei der originalen Kiss Software. Eine Anleitung gibt es z.B. hier. Der einzigste Unterschied ist, dass man nicht die Datei von flyduino, sondern die Datei unten benutzt.
Wichtig ist nur, dass man vor dem flashen der Software noch die Einstellungen für das OSD im Arduino-Editor anpasst.

[Snake]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Sauber - vielen Dank für das Upgrade und Deine Bemühungen

Kann man den Voltage und Kapazität-Alarm einstellen?
Wahrscheinlich im Sketch, oder?

[el-dentiste]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Klasse Danke:-)!!

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Sauber - vielen Dank für das Upgrade und Deine Bemühungen

Kann man den Voltage und Kapazität-Alarm einstellen?
Wahrscheinlich im Sketch, oder?

Am Anfang des Sketches kann man es Einstellen. Ich hab an den entsprechenden Stellen Kommentare hinzugefügt.

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Hab auf Anfrage noch ein Voltage-Offset hinzugefügt da wohl bei einigen die Spannung nicht korrekt angezeigt wird. Die neue Version gibts hier.

Gruß
Samuel

[sixchannel]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Wohooo Geil!!!!!!!!

[sixchannel]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Hab jetzt doch das microminimOSD für kiss vorgesehen und geflasht. Jetzt ist aber in der taranis noch etwas einzustellen richtig. Unter Telemetrie und diese dann über aux4aktivieren. Ist das korrekt. Oder osd ran an die kiss und fertig? Daten werden angezeigt von Anfang an?

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Hab jetzt doch das microminimOSD für kiss vorgesehen und geflasht. Jetzt ist aber in der taranis noch etwas einzustellen richtig. Unter Telemetrie und diese dann über aux4aktivieren. Ist das korrekt. Oder osd ran an die kiss und fertig? Daten werden angezeigt von Anfang an?

Was willst du machen?

Normalerweise steckst du das OSD einfach an die Kiss dran.
Standartmäsig nutzt das OSD den Aux2-Kanal um zu wissen ob du gearmed hast und den Aux4-Kanal zum Umstellen der angezeigten Werte. D.h. wenn du deine Taranis und deine Kiss so einstellst, dass sie diese Kanale entsprechend nutzt, musst du in der Kanalbelegung-Config vom OSD nix ändern. Wenn du ein anderes Kanalschema nutzen wilst, musst du es in der Config des OSD vorher ändern.

[el-dentiste]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Hab jetzt doch das microminimOSD für kiss vorgesehen und geflasht. Jetzt ist aber in der taranis noch etwas einzustellen richtig. Unter Telemetrie und diese dann über aux4aktivieren. Ist das korrekt. Oder osd ran an die kiss und fertig? Daten werden angezeigt von Anfang an?

also das OSD brauhst du nur wenn du daten usw im FPV Bild anzeigen lassen willst.
Die Daten auf die taranis bekommst du einfach vom aux1 port der kiss fc und S.Port deines X4R Empfängers..... in der taranis muss du halt auf sensor suche dann gehn und die telemetrie organisieren darauf

(steht alles so auch in der Kiss FC anleitung )

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Und weil es so schön ist, gibt es eine neue Version :popcorn: --> Version 2.2

Da ein paar Personen Interesse daran hatten, habe ich folgende Funktionen hinzugefügt:
*Es gibt jetzt drei AnzeigeModi. Wenn man bei der Kanalwahl für den Anzeigemodi etwas anderes als 0 einstellt werden die drei Anzeigemodi aktiviert. Genau ist es dann im Sketch erklärt.
*Der Pilotenname kann jetzt oben im linken Drittel/Mitte angezeigt werden.

Download wie beim letzten Mal hier

Diesmal könnt ihr beruhigt flashen. Ich denke nicht dass so schnell noch mehr Funktionen dazu kommen.

Gruß Samuel

[Kryml-Munsta]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Super Sache Samuel, danke.
Werde das auf alle Fälle mal flashen.

Gibt's beim Kiss OSD auch die Möglichkeit einen künstlichen Horizont anzuzeigen bzw. Gradzahl (Steigung)

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Super Sache Samuel, danke.
Werde das auf alle Fälle mal flashen.

Gibt's beim Kiss OSD auch die Möglichkeit einen künstlichen Horizont anzuzeigen bzw. Gradzahl (Steigung)

Die Möglichkeit gibt es sicherlich. Ich weis nur nicht wie.

[el-dentiste]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Gibt's beim Kiss OSD auch die Möglichkeit einen künstlichen Horizont anzuzeigen bzw. Gradzahl (Steigung)

Also die original software bietet das nicht. empfinde das beim rumturnen eher als störend aber jeder wie er mag. das müsste wenn halt programmiert werden. und die kiss fc müsste die Gyrodaten ausgeben......

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Also die original software bietet das nicht. empfinde das beim rumturnen eher als störend aber jeder wie er mag. das müsste wenn halt programmiert werden. und die kiss fc müsste die Gyrodaten ausgeben......

Stimmt, die KISSFC, gibt ja gar keine GyroDaten raus, bzw, die werden vom OSD nicht abgefragt.

Also solange keiner von flyduino kommt und das implementiert geht es eh nicht.

[Teal69]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Für mich hat sich ein Fadenkreuz im OSD bewährt, dadurch trifft man Gates usw. viel besser. Wenn ich das Fadenkreuz ausschalte treffe ich kleine Gates kaum noch :-D
