Lockheed XH-51, jetzt erst recht!

[heliroland 66]

AW: Lockheed XH-51, jetzt erst recht!

Am Rumpf habe ich gestern noch etwas weiter gebaut, die Einlässe sind so weit für die Feinarbeiten. Es sind mal wieder Eisstiele zum Einsatz gekommen.
Auch sind erste Anzeichnungen für den neuen Dom auf den Rumpf gekommen, da wird wahrscheinlich wieder Selitron als Form herhalten müssen.

Roland

RC-Heli Community

[Fixundfoxi]

AW: Lockheed XH-51, jetzt erst recht!

Roland hat ja ganz fleißig seine Ideen zu Papier gebracht und Skizzen gefertigt.
Und ich hab diese dann in Bauteile umgesetzt.
Und am Ende in unser Spantengerüst-Modell positioniert.
Wobei die Positionierung noch einer Feinabstimmung bedarf.

Aber seht selbst...

Heckantriebplatte...



Servoplatte...



Mechanikplatte...

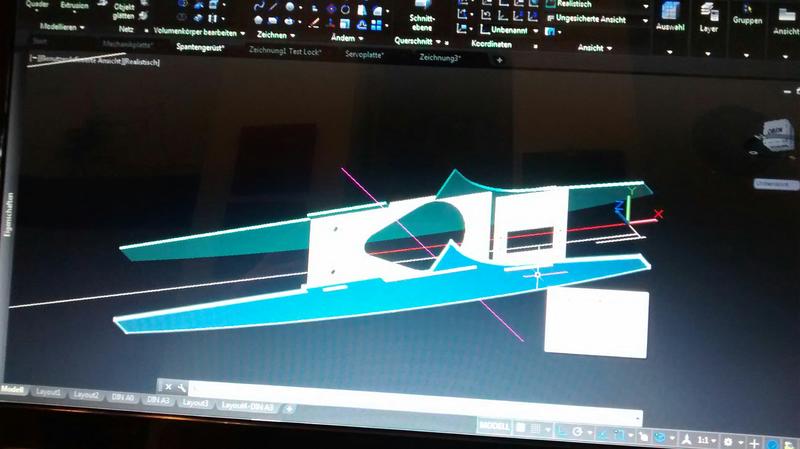

Und fast alles zwischen die Längsspanten gesetzt...



Es wird langsam!

Liebe Grüße
Susanna

[Pille]

AW: Lockheed XH-51, jetzt erst recht!

Schön, dass jetzt zwei am Projekt beteiligt sind, das macht die Sache angenehmer.

An den "Screenshots" muss aber noch gearbeitet werden... ;-)
(Ist das nicht ein Mac? cmd-shift-4!)

[Fixundfoxi]

AW: Lockheed XH-51, jetzt erst recht!

Stimmt, die Qualität der Bilder lässt sich noch verbessern

Nein Pille, dass ist kein Mac und das sind auch nur ein paar auf die schnelle gemachte Handybilder.

Ich versuche mich zu bessern

Lieben Gruß
Susanna

[heliroland 66]

AW: Lockheed XH-51, jetzt erst recht!

So schnell kann es gehen, macht man mal einige nicht soooo tolle Bilder und schon hat Mann/Frau seinen Ruf hier weg!
Und dabei finde ich die Bilder gar nicht mal schlecht!

Roland

[Fixundfoxi]

AW: Lockheed XH-51, jetzt erst recht!

Im Grund geht es ja auch um den Inhalt und viiiel wichtiger als die Qualität der Bilder, ist die Qualität der Bauteile

Und irgendwie muss ich mich ja Roland anpassen mit der Fotoqualität

[heliroland 66]

AW: Lockheed XH-51, jetzt erst recht!

[Fixundfoxi]

AW: Lockheed XH-51, jetzt erst recht!

Hallo Roland,

fertig konstruiert.
Kannst gerne weitere Ideen skizzieren



Lieben Gruß
Deine Susanna

[heliroland 66]

AW: Lockheed XH-51, jetzt erst recht!

Da sich jetzt ja herausgestellt hat das bei der Lady die Mängel bei derSignalübertragung zu den Absturz geführt hat und der Neuaufbau einige ßnderungen bei der Materialauswahl mit sich bringt (das Spantengerüst wird diesmal aus 2mm CFK) werde ich die Antennen vom GR18 nach außen geführt. Und erst wenn genug Bodentests gezeigt haben das da kein Problem mehr ist, wird geflogen.
Ihr könnt Euch sicher sein das ich in Zukunft regelmäßig am Anfang wahrscheinlich nach jedem Flug die Log-Daten auslesen werde.

Susanna, Das sieht so was von genial aus was Du zeichnest! Ich frage mich schon die ganze Zeit wie ich damals das Spantengerüst ohne Deine Hilfe aufbauen konnte.

Roland

[Fixundfoxi]

AW: Lockheed XH-51, jetzt erst recht!

Gaaanz einfach...

Skizzieren, auf Holz übertragen, aussägen, Feinschliff.... Fertig!

Gruß
Susanna

PS...

Na jaaaa....und wenn es dann nicht in den Rumpf passt...
Nochmal von vorne das Ganze...

[helipower59]

AW: Lockheed XH-51, jetzt erst recht!

Da sich jetzt ja herausgestellt hat das bei der Lady die Mängel bei derSignalübertragung zu den Absturz geführt hat

Wie habt ihr das nun festgestellt? Dein Rumpf ist doch aus GFK und somit spielt es keine Rolle wo die Antennen innen liegen . Nur eben im Winkel von 90° sollten sie liegen. Das Spantengerüst sollte nicht das Problem darstellen am Ende.

[heliroland 66]

AW: Lockheed XH-51, jetzt erst recht!

Der Rumpf ist nicht aus GFK sondern aus Basaltgewebe! Wie sich das auf die Antennen auswirkt? Keine Ahnung! Wie haben wir es festgestellt? Wer lesen kann ist klar im Vorteil, wir haben die Logdaten ausgelesen!
Und da das neue Spantengerüst auf CFK gebaut wird, werden die Antennen lieber gleich so geplant das sie aus dem Rumpf rausgeführt werden, sicher ist sicher!

Roland

[Fixundfoxi]

AW: Lockheed XH-51, jetzt erst recht!

Und wieder hat Roland seine Ideen in Skizzen umgesetzt. Dieses mal mit dem vorderen Querspanten.

Und das Spantengerüst wächst...






Lieben Gruß
Susanna

[heliroland 66]

AW: Lockheed XH-51, jetzt erst recht!

Nur noch zur Erklärung, der vordere Spant hat natürlich noch nicht die Kontur vom Rumpf!
Der bleibt nicht so!
Da ich zu den Helidays nach Kleinenbroich fahre und das Wochenende mit Susanna verbringen werde, werden an dem Wochenende die genauen Konturen am Rumpf abgenommen und anschließend in die Zeichnungen eingebracht.

Roland

[Fixundfoxi]

AW: Lockheed XH-51, jetzt erst recht!

Oooch...wir könnten auch nen eckigen Heli bauen...
