Baubericht 250er Hammer V3 FPV Race-Quad

[corradoman]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Hallo,
kann mir jemand einen Tipp zur CC3D geben?

Würde gerne oneshot nutzen und bekomme das noch nicht hin.
Ich nutze einen Futaba R617 Empfänger, geht das damit überhaupt, oder muß der Summensignal können?

Gruß,
Manfred

Hi

Kann dein Empfänger S-Bus? Da könntest du an den seitlichen Anschlüssen der CC3D rein mit S-bus. Beim normalen Anschluss dann auf disable und Oneshot stellen müsste gehen dann so.

gruss

[sixchannel]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Hi

Was sind das für Motoren die du da drauf hast? Xmotor 2208 2000kv von Flyduino? Zufrieden damit?
Wegem dem Armbruch auf Facebook verkauft einer Arme ohne Löcher halten Bombe.

gruss

hab 5 Flüge alte mn2208 2000kv blackout zu liegen

[Alexoc]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Hi

Was sind das für Motoren die du da drauf hast? Xmotor 2208 2000kv von Flyduino? Zufrieden damit?
Wegem dem Armbruch auf Facebook verkauft einer Arme ohne Löcher halten Bombe.

gruss

Genua die. Bin bis jetzt zufrieden. Haben an 3 S ordentlich Leistung. Wenn die 30A Kiss da sind wird noch aufgerüstet. Dann können sie zeigen was sie wirklich können.

Die Arme waren die GFK Version. Jetzt kommen erstmal die normalen CFK drauf.


Pass auf sixchannel. Mit dem Kaufangebot wirst schnell abgewatscht.

[sixchannel]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Pass auf sixchannel. Mit dem Kaufangebot wirst schnell abgewatscht

liegen ja nur herum
ne mir is das nix, 6s is ja schön und gut, aber einfach nicht meins die Motoren sind einfach zu brutal.

[Alexoc]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Man kann sich ja auch 2 Quads aufbauen. Eine Powermaschine und ein wendiges Wiesel So ungefähr sieht zumindest der Plan aus.

[Manni1983]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Mein 2. Quad bekommt 4s und 6 Zoll Props. Wird vermutlich der Hammer von Binolein.

[sixchannel]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Man kann sich ja auch 2 Quads aufbauen. Eine Powermaschine und ein wendiges Wiesel So ungefähr sieht zumindest der Plan aus.

hatte ich vor und damals zwei Rahmen bestellt. Der eine stellte sich schnell als Ersatzeilspender heraus
jetzt is mir das dritte mal die untere Platte angebrochen. Meist immer beim Arm. Hab jetzt beim Thorsten 4x2mm Platten für unten bestellt. I halt des löten und basteln ned mehr aus

[sixchannel]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

wendiges Wiesel

i brauche nur das

[samu]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

hatte ich vor und damals zwei Rahmen bestellt. Der eine stellte sich schnell als Ersatzeilspender heraus
jetzt is mir das dritte mal die untere Platte angebrochen. Meist immer beim Arm. Hab jetzt beim Thorsten 4x2mm Platten für unten bestellt. I halt des löten und basteln ned mehr aus

In welcher Reihenfolge ist der Quad bei dir aufgebaut?

Untere Platte - Arm -Spacer - mittlere Platte - ...

Oder

Untere Platte - Spacer - Arm - mittlere Platte - ...

[sixchannel]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Untere Platte - Arm -Spacer - mittlere Platte - ...

so, nur kommst in Ast hinein oder Arm geht direkt im Boden. Bricht mir die Platte gleich hinter den vier schrauben. Richtig gestaucht dann.

[Alexoc]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Da ich vor kurzem n Oszilloskop gekauft habe, habe ich einfach mal n paar Messungen im Quadrat durchgeführt. Für die Technikinteressierten poste ich hier mal n paar Bilder.

Vorab für als Erklärung:
Am unteren Bildrand habe ich für die Messung relevante Messdaten eingeblendet. Teilweise sieht man rechts oben die Frequenz wenn die für die Messung wichtig war.

Dann geht's mal los.

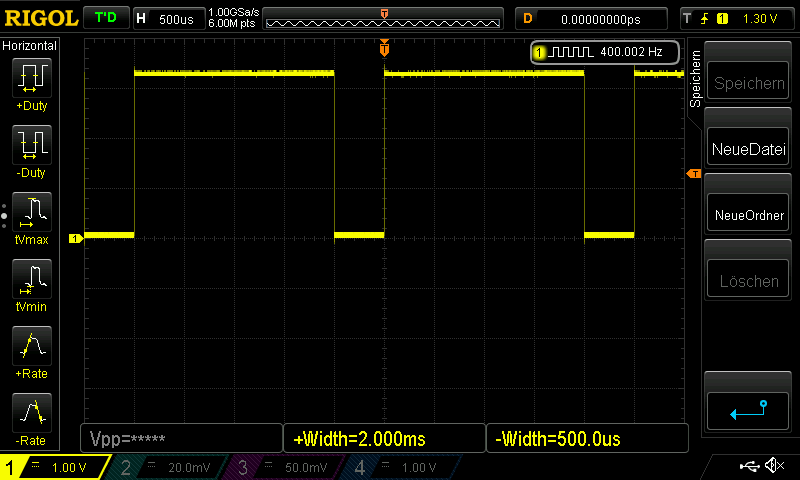

1. PWM Steuersignal aus der Naze bei Looptime 2100 und Vollgas. Hier sieht man schön, das da nicht mehr viel Platz bleibt um die Frequenz noch zu erhöhen.






2. Oneshot 125. Hier sieht man, dass das Gassignal bei Vollgas deutlich kürzer ist. Looptime ebenfalls 2100. Hier kann man die Frequenz noch leicht erhöhen (bei 0 Gas hat das Gassignal genau 125 ys)





3. Oneshot 125 gleich bei bei 2 nur Looptime auf 0 gesetzt. Ergibt dann ca 1100-1200 Looptime. Das wäre mit normaler PWM nicht mehr möglich. Bei Oneshot kein Problem.





4. Hier hab ich mal bei einem Testaufbau den Spannungsanstieg beim Kiss Regler beim Bremsen gemessen. Motor ist ein 2204 2300kv ohne Propeller. Länge der Akkuleitung ca 30cm. Das bekommt man doch überraschend schnell zusammen. Kein zusätzlicher Kondensator. Akku hatte im Leerlauf ca. 11,3V. Da steigt die Spannung schon deutlich an. Werde noch ein Test mit Propeller machen um zu sehen, ob dort höhere Spannungsspitzen auftreten. Könnte also gut möglich sein, das bei einer blöden Kombination aus länger Akkuleitung, 4S Lipo und Motoren die Spannung an den Regler gefährlich hoch ansteigen kann.





5. Zum Abschluss mal die Spannung vor und nach dem LC Filter gemessen. Hier kann man vielleicht noch n bissal optimieren. Das Oszilloskop ist hier auf AC Kopplung eingestellt. Es wird also nur der Wechselspanningsanteil angezeigt.






Viel Spaß beim Anschauen

[fftunes]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Kein zusätzlicher Kondensator.

Was für ein Kondensator würde sich denn empfehlen? Und, so anlöten wie in der Kiss-Anleitung? Oder anders?

Vielen Dank für Tipps

[Alexoc]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Einfach nach Low ESR suchen. 220yF wird in der Anleitung empfohlen. Spannungsfestigtkeit mit etwas Reserve nehmen. Also z.B. 16V bei 3S.

Im Laufe der Woche kommen dazu noch mehr Messungen mit kürzerer Akkuleitung, Propeller und mit/ohne Kondensator. Bin gespannt was da raus kommt

[s.nase]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

ich würde eher 25-35V (3s-4s) verwenden und soviel µF wie möglich, wenn die Elkos keine zusätzliche Wärmequelle werden sollen. Platzmäßig natürlich schwierig bei den kleinen ESC's. Vieleicht kann man einen SMD Elko verwenden, oder wenn die ZUleitungen zu den ESC's nicht alt zu lang und dünn sind, auch die vier Elkos auf dem Stromverteilerboard mit auflöten. Oder große TantalElkos statt den LowESR Elkos verwenden(sind weniger temperaturanfällig).

[el-dentiste]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Einfach nach Low ESR suchen. 220yF wird in der Anleitung empfohlen. Spannungsfestigtkeit mit etwas Reserve nehmen. Also z.B. 16V bei 3S.....

Genau so. wenn 4s dann eine 25v variante und def low esr!!!!
bei den kleinen Koptern kommt man ja selten über die in der anleitung empfohlenen 20cm kabellänge. der Stützkondi ist nie! falsch. bitte keine Netzteile zum testen verwenden !!
