Eigenkonstruktion 550, das Projekt!

[Thomas Hert]

AW: Eigenkonstruktion 550, das Projekt!

ich bin begeistert weiter so !!!


Gruß Thomas

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

Man wird auch mit wenig Aufwand nen 600er draus machen. Boomstrike is halt sone Sache aber würde wohl gehen. Kopf 5mm rauf. Der untere lagerbock ist so gemacht weil der Abstand sonst zu klein wär. Muss mich etwas an das Getriebe halten was schon fertig ist. Außerdem ist so etwas leichter.

Grüße Florian

[don_king]

AW: Eigenkonstruktion 550, das Projekt!

Sieht echt klasse aus, aber wird das nicht ein Bisschen eng mit den Kugelköpfen auf der Innenseite der Servoarme?

Gruß Stefan

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

nö das is das tolle am 3D konstruieren.. ich kann die Servos einzeln fahren und dann Pitch messen gucken was die TS macht und vor allem werde ich gewarnt bei kollisionen..

Bisher alles Tutti!

Grüße
Florian

[Megas]

AW: Eigenkonstruktion 550, das Projekt!

Sagmal Florian mit welchen Programm tust du das eigtl. in 3D basteln?

[johannes0309]

AW: Eigenkonstruktion 550, das Projekt!

Flo, ich antworte einfach ma

mit SilodWroks

Post 70.....

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

Steht weiter oben....

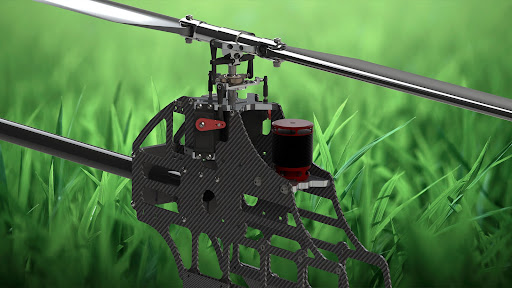

Hier nochmal mit Pyro.. und nachher mal mit Scorpion.. die Haube muss nun doch etwas weiter noch zur Rotorebene um den langen Pyro 600 aufzunehmen.


Grüße
Florian

[MarkusOSX]

AW: Eigenkonstruktion 550, das Projekt!

Willst Du / lässt Du die Teile (wenn fertig) mit einem Wasserstrahlschneider schneiden ? Würde sich ja auch für die Aluteile anbieten oder ?

Gruss

Markus

[johannes0309]

AW: Eigenkonstruktion 550, das Projekt!

Werden gedreht und gefräst die Teile...also eher klassisch.

[MarkusOSX]

AW: Eigenkonstruktion 550, das Projekt!

Werden gedreht und gefräst die Teile

Das Chassis auch gefräst ?

Gruss

Markus

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

Jup haben ne Portalfräse dafür mit Highspeed Spindel und Pressluftkühlung.

Eignet sich perfekt dafür.

Wasserstrahl wär auch ne option aber sicher teuer!

Grüße
Florian

[Cedex]

AW: Eigenkonstruktion 550, das Projekt!

Kommt auf die Stückzahl an, denk ich.

[FWT]

AW: Eigenkonstruktion 550, das Projekt!

Würde keinesfalls mit Wasserstrahl schneiden, außer wenn es nicht so ganz auf die Optik ankommt. Je nach verwendeten CFK-Platten setzt sich Abrasiv in den kleinsten Zwischenräumen in den Platten ab was man unter umständen in dem Gewebe sehen kann, jenachdem wie hochverdichtet die Platten sind. Sichtcarbon mit Abrasivschlamm sieht nicht so prickelnd aus. Wenn auch noch alle Löcher mit Wasserstrahl geschnitten werden sollen, so muß man mit dem Druck stark runtergehen und eine sehr kleine Düse mit Abrasivrohr verwenden damit die Energie beim durchstechen bei den Löchern die Unterseite der CFK-Platten nicht ausfranst und zusätzlich nimmt die Schneidgeschwindigkeit rapide ab, da ist Fräsen mit einer Highspeedspindel wesentlich zügiger und sauberer.
Ich würde eher ein Sauberes Loch in CFK "fräsen" als es zu "schneiden", meine Meinung

[gokkus]

AW: Eigenkonstruktion 550, das Projekt!

Hallo

Zeichnest du es mit Solidworks?
Ich kann nämlich in Autocad zeichnen aber da sieht man nicht so gut wie deine.Sieht wie echt aus...

Ist Solidworks so schwer wie Autocad?

Gruß
Eker

[johannes0309]

AW: Eigenkonstruktion 550, das Projekt!

Post: 8, 70, 81
