Eigenkonstruktion 550, das Projekt!

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

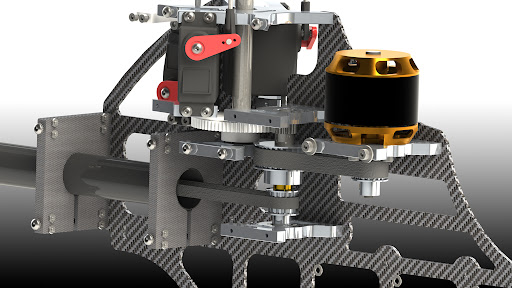

So das Getriebe ist soweit drin, Die Sturktur des HTD 3M Riemen hab ich mal weggelassen

Die Riemen Andruckrollen werden nun noch integriert und kommen auf einen Querverbinder der zwischen das Chassis kurz vor dem Heckrohr geschraubt wird.

Grüße
Florian

[Fredoc]

AW: Eigenkonstruktion 550, das Projekt!

Sehr Schön !!

Da du auch an der Haube arbeitest, würde die Haube von kleinen MP nich passen ?

Fred.

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

würde evtl. aber wir haben ja nun die eigene Haube und auch einen Spezialisten der die macht!

Grüße
Florian

[friedi100]

AW: Eigenkonstruktion 550, das Projekt!

Genial diese Konstruktion.

Ich denke auch absolut leise aufgrund der Riemen oder?

Schöne Grüße Alex

[PascalR]

AW: Eigenkonstruktion 550, das Projekt!

Ein normales Getriebe ist ja trotzdem noch drin. Könnte sogar durch den geringen Durchmesser (weniger eingreifende Zähne) eher anfälliger gegen Bruch und lauter sein.

Weiter so! Gefällt mir

[johannes0309]

AW: Eigenkonstruktion 550, das Projekt!

lauter wird das auch keine Fall sein das Getriebe, da sich das langsam dreht...am Kopf 2500 (max) und die Zwischenwelle dreht ja eh langsamer als der Motor...und Bruchgefährteder eigentlich auch nicht, da die Heckpower ja nicht über das Getriebe mit abgedeckt werden muss.

[taurus74]

AW: Eigenkonstruktion 550, das Projekt!

Hallo Florian

Ich gratuliere Dir zu Deinem Projekt! Toll, wie Du das machst!

Aber eine Frage hätte ich zu Deinem Heli noch: wo sitzt denn der Freilauf? Hab ich da was überlesen/übersehen?


Gruss Yves

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

Der ist auf dem Bild nicht sichtbar. Die Freulaufnarbe sitzt auf er zwischenwelle in dem 30Z Riemenrad. Das wird dort eingepresst.

Grüße
Florian

[guidof911]

AW: Eigenkonstruktion 550, das Projekt!

Hallo Florian ,

wann kommen die nächsten Bilder *??

Danke

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

Mal schauen, heute Abend evtl

[Thomas Hert]

AW: Eigenkonstruktion 550, das Projekt!

Bin auch schon gespannt

Gruß Thomas

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!


Besser Spät als nie.

Heckrohrabstrebung, Neues Kufendesign. Hecklatten.

Heckrohr nun etwas länger, so sollte noch genug Platz für 550er Latten sein bei 90ger Hecklatten.

Nun noch Die Heckrohrklemmung überarbeiten und dann wird das Heck nochmal überarbeitet und fertig gestellt.

Und dann ham was

Grüße
Florian

PS: Heckservo halterung natürlich nicht zu vergessen

[guidof911]

AW: Eigenkonstruktion 550, das Projekt!

Hallo Florian ,

ist der orange meiner *

[FlorianV]

AW: Eigenkonstruktion 550, das Projekt!

Hehe jo das Orange macht schon was her..

Naja bald kann man auch mal anfassen denk ich.

Momentan hab ich am Getriebe nen problem. Nen ordentlicher Hersteller für Zahnräder muss gefunden werden. Die Mädler sind zu schmal und 5 Sonderanfertigungen mit 10mm höhe kosten so 600€ laut Angebot was mir heute zugekommen is.

Ich brauch was mit Modul 0.7 gerade und 8 - 10mm Zahnhöhe.
jeweils am besten aus Pom mit 72 Zähnen passend dazu 16 Zähne Stahl.
oder halt Modul 1 Schräg verzahnt 65 Zähne und 14 dann für das Stahlritzel.

Mal sehen was sich die Tage ergibt.

Grüße
Florian

[seijoscha]

AW: Eigenkonstruktion 550, das Projekt!

Hehe jo das Orange macht schon was her..

Naja bald kann man auch mal anfassen denk ich.

Momentan hab ich am Getriebe nen problem. Nen ordentlicher Hersteller für Zahnräder muss gefunden werden. Die Mädler sind zu schmal und 5 Sonderanfertigungen mit 10mm höhe kosten so 600€ laut Angebot was mir heute zugekommen is.

Ich brauch was mit Modul 0.7 gerade und 8 - 10mm Zahnhöhe.
jeweils am besten aus Pom mit 72 Zähnen passend dazu 16 Zähne Stahl.
oder halt Modul 1 Schräg verzahnt 65 Zähne und 14 dann für das Stahlritzel.

Mal sehen was sich die Tage ergibt.

Grüße
Florian

Hi Florian

Ich weiß nicht ob dir das hier weiter hilft ??

http://www.skr.biz/index.php?DownloadRiemen

Musst mal durchschauen die Auswahl ist groß ob da was von zu gebrauchen ist!!!

https://sdp-si.com/eStore/Direct.asp?GroupID=309
